ANTÉNA DO PANELÁKU
Chudáci posluchači, kteří bydlí v husté městské zástavbě, nebo dokonce na sídlišti v paneláku, mohou (zdánlivě) jen tiše závidět někomu s vlastním domkem a zahradou někde na vesnici. Ale žádný strach, i pro vás je zde řešení, což takhle použít rozvod ústředního topení, to je přeci obrovská síť vodičů, roztažená po celém baráku..... Nojo, ale pozor – je zde jeden obrovský problém, totiž rušení od elektrospotřebičů, od tramvají, trolejbusů, atd. Ale stačí si jen uvědomit, že veškeré takové rušení má složku elektrickou, a pokud budeme přijímat magnetickou složku signálu, jsme na tom podstatně lépe. To je také podstatou rámových antén, popisovaných výše, nebo například klasické feritové antény. Oddělení magnetické složky signálu se dá docílit pomocí velmi jednoduchého zařízení, které je dále popsáno.
Námět pro tuto konstrukci jsem našel na http://ra4a.narod.ru/uhf-ant/uhf-ant.html a vzhledem k tomu, že jsem neměl právě žádnou jinou anténu a přesto jsem chtěl poslouchat KV rozhlas a radioamatéry, odzkoušel jsem jí s docela slušnými výsledky, takže mohu jen doporučit.

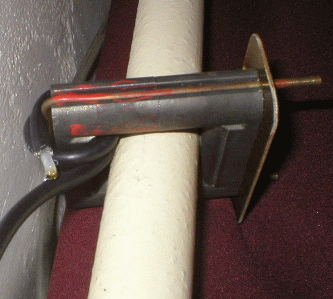

Na obrázku 1 je znázorněna konstrukce vazebního zařízení. Na svislou trubku ústředního topení (nebo vodovodu, ale topení bývá spíše při ruce) nasadíme dvoudílné feritové jádro se sekundárním vinutím, primární vinutí tvoří ona trubka. Feritové jádro je použito z vysokonapěťového transformátoru starého elektronkového televizoru. No – a to je všechno. Jednoduchost sama.
Obrázek 1
Vinutí vazební cívky:
Na jádro navineme několik vrstev izolačního materiálu, ale pozor – PVC by mohlo vlivem tepla vytéct. Já jsem použil teflon, ale pokud jej nemáte k dispozici, naprosto vyhoví i několik vrstev papíru, třeba i průklepový. Jako další vrstvu navineme jednu vrstvu měděné nebo hliníkové folie, jako stínění elektrické složky signálu. Pozor, toto vinutí NESMÍ tvořit závit nakrátko, proto jej vineme spolu s další vrstvou izolace (papír a podobně). Mě se s tím nechtělo moc hrát, tak jsem použil vnitřní obal z krabičky od cigaret. Spolu s tímto stíněním navineme kousek holého vodiče, tak, aby tvořil dobrý kontakt s kovovou vrstvou, jeho konec vyvedeme. Následuje další izolační vrstva, a přes ní již navineme cívku. Jako pokus jsem navinul 20 + 10 + 5 závitů běžného "zvonkového" drátu, tedy vodiče s PVC izolací, jaký se používá k propojování nebo vývodům z desek plošných spojů. Vhodnější by byl vodič s teploodolnou izolací, třeba i smaltovaný, či lépe dříve používané vodiče opředené bavlnou nebo hedvábím, ale pro prvé pokusy zatím vyhověl PVC. Vinutí překryjeme další izolační vrstvou, na níž navineme opět vrstvu stínění, stejně, jako je vespod, vývody stínění propojíme dohromady a vyvedeme. Zakončení můžeme řešit buď pomocí lišty s pájecími očky, nebo kousku plošného spoje, případně (po odzkoušení) připájet přímo ke koaxiálnímu kabelu vedoucímu k přijímači. Pozor ale na to, aby kabel byl u transformátoru řádně upevněn. Vývody stínění transformátoru jsou propojeny se stíněním kabelu a počátečním vývodem cívky – tedy tím, u kterého začíná těch 20 závitů. Střed koaxiálního kabelu, tedy přívod k anténnímu vstupu přijímače odzkoušíme na zbývajících dvou vývodech, který bude nejlépe vyhovovat.
Obrázek 2
